Fahrradkupplung Typ EK
58,40 €
Versandfertig in 30 Tagen, Lieferzeit 1-3 Tage
Produktinformationen "Fahrradkupplung Typ EK"
Sonderversion der E-Kupplung
✔ Entwickelt für die Montage an sehr kurzen Ausfallenden mit Schnellspanner.
❌ Nicht für Pedelecs geeignet!
🔹 Hinweis zur Verwendung mit älteren Deichseln:
Wird die Kupplung mit einer älteren Deichsel genutzt, muss ein neues Fangband angebracht werden. Dazu muss das vorhandene Loch (einer Blechschraube) für den Deichselfuß auf M5 erweitert und durch die gesamte Deichsel gebohrt werden.
✔ Kompatibel mit allen WEBER-Deichseln und WEBER-Deichselanschlüssen.
Lieferumfang:
1x EK-Kupplung inkl. Gelenkstück
1x Fanggurt mit Metallschließe
1x Deichselfuß
1x Schraube M5x50
1x selbstsichernde Mutter M5
2x Beilagscheiben
Produktbeschreibung:
Die EK-Kupplung ist eine Sonderversion der E-Kupplung, speziell entwickelt für Fahrräder mit sehr kurzen Ausfallenden (10-12 mm).
❌ Nicht für motorisierte Bikes geeignet!
Sicherheit & Montage:
🔹 Fachgerechte Montage empfohlen:
Aus Sicherheitsgründen empfehlen wir, die Kupplung vom Fachhändler montieren zu lassen.
🔹 Produkthaftung:
Händler und Endverbraucher sind selbst für die korrekte Funktion des Gesamtsystems (Fahrrad + Anhänger) verantwortlich.
Eigenschaften der EK-Kupplung:
✔ Weber Bajonettverschluss für schnelles und sicheres Kuppeln
✔ Serienmäßiges Deichsel-Sicherheitsfangband
✔ Kompatibel mit allen Radgrößen
✔ Für Schnellspannachsen
✔ Werkzeuglose Montage – einfach und schnell zu installieren
✔ Hochwertige, rostfreie Materialien
✔ Gewicht: Nur 180 g
Montage am Fahrrad:
Die EK-Kupplung wird mit dem Schnellspanner am linken hinteren Ausfallende befestigt. Die Einstellmutter des Schnellspanners muss mindestens 8 Umdrehungen aufgeschraubt werden können.
⚠️ Wichtige Hinweise:

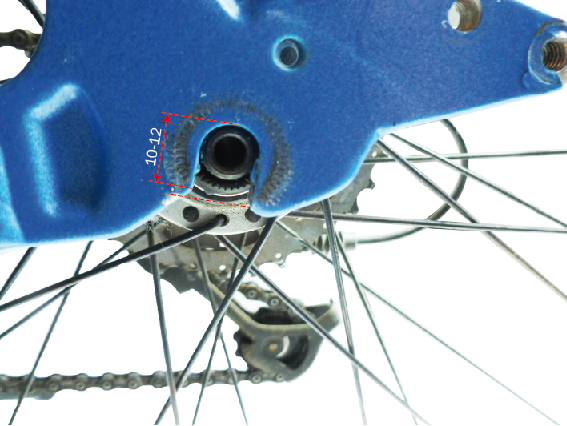

Die Länge des Ausfallendes darf nicht unter 10 mm betragen.
Ab einer Ausfallend-Länge von 12 mm empfehlen wir, die E-Kupplung mit Polygonen als Verdrehsicherung zu verwenden.
Wir machen aufmerksam, dass ein Basisblech nur durch Überlastung oder Gewalteinwirkung beschädigt sein kann. Im Fall einer Verformung muss dieses ausgetauscht werden, ansonsten erlischt die Garantie.
Nicht geeignet für:
Ausfallenden unter 10 mm Länge
Horizontale, nach hinten geöffnete Ausfallenden (z. B. bei vielen Gazelle-Modellen)
Unebene Ausfallend-Umgebungen
Pedelecs und E-Bikes
Technische Daten der EK-Kupplung:
✔ Einsatzbereich: Geeignet für ungebremste und gebremste Fahrradanhänger für Lasten- und Kindertransport
✔ Maximales Anhänger-Gesamtgewicht: bis 40 kg
✔ Maximale statische Stützlast am Kuppelpunkt: bis 6,5 kg
✔ Gewicht: 192 g
✔ Materialien:
Kunststoff: Glasfaserverstärktes Polyamid
Metall: Edelstahl, galvanisch verzinkter Stahl
| Anhängertyp: | für Kinder- und Hundeanhänger, für Lastenanhänger |
|---|---|
| Befestigungsmöglichkeit: | Achsbefestigung |
